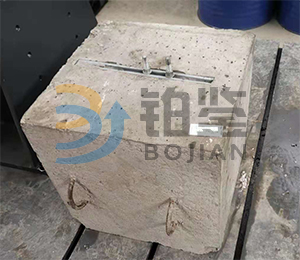

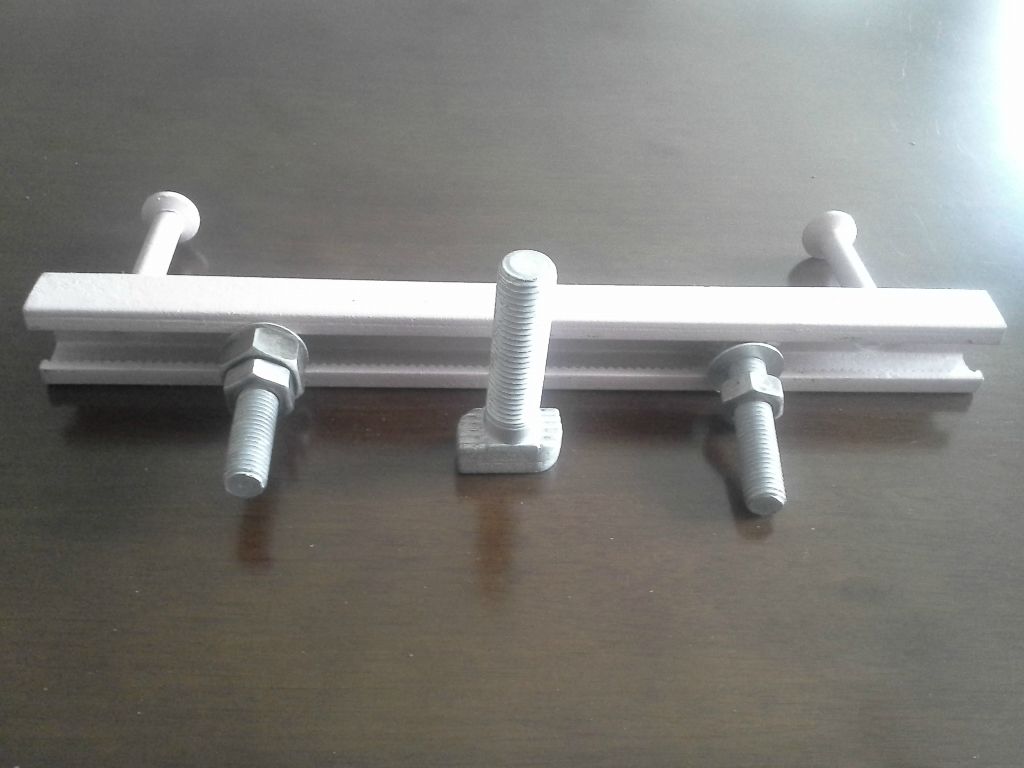

槽道的疲勞試驗主要檢測的是槽道、錨桿、T型螺栓組合一體預制在混凝土試塊中的疲勞性能試驗。

預埋槽道疲勞試驗要求：

將帶有單錨桿的槽道和T型螺栓連接好通過卡具安裝在疲勞試驗機框架上,錨桿和T型螺栓中心線對正,按照TB/T2074-2010中規定執行,疲勞試驗按下列要求:

a)疲勞試驗荷載位置:按加載方式1

b)疲勞試驗荷載波形:正弦波

c)疲勞頻率：1Hz=3 Hz

d)疲勞次數：5×105

e)疲勞試驗荷載基準值及幅值:F±30%F

預埋槽道疲勞試驗測試步驟：

1、槽道及T型螺栓應進行靜承載試驗和疲勞試驗,試驗結果應符合設計要求；

2、按加載方式3,在3.0倍荷載的作用下,槽道經破壞試驗后,槽道不產生明顯的塑性變形或失效破壞；

3、按加載方式3,在3.25倍荷載的作用下,T型螺栓經從槽道中拉出試驗后,T型螺栓不應從槽道中被拉出；

4、槽道及T型螺栓垂直承載力(垂直90°)不應小于設計最大工作荷重的3倍,并滿足要求。槽道在工作荷載作用下,在最大允許荷載作用的情況下在螺栓固定點,槽道的變形性能力作用方向上的槽道位移對于R1型、L1型、Z1型小于等于0.5mm,對于R2型、L2型小于或等于0.8mm；

5、槽道及T型螺栓剪切承載力(水平0°)不應小于設計最大工作荷重的3倍,并滿足要求。槽道在工作荷載作用下,在最大允許荷載作用的情況下在螺栓固定點,槽道的變形性能力作用方向上的糟道位移對于R1型、Ll型、Z1型小于等于0.5mm,對于R2型、12型小于或等于0.8m。在槽道受剪向荷載的情況下,還要額外考慮螺栓與連接構件之間的間隙。

6、槽道及T型螺栓應通過疲勞試驗,經疲勞試驗后的槽道與T型螺栓、槽道與錨桿之間連接的破壞荷重值與規定的最小值相比下降不大于5%。
