今天鉑鑒試驗(yàn)機(jī)廠家與您分享醫(yī)用防護(hù)服拉力試驗(yàn)要求及步驟，希望能給需要的用戶帶去幫助。

醫(yī)用防護(hù)服拉力試驗(yàn)試樣要求：

1.斷裂強(qiáng)力防護(hù)服關(guān)鍵部位材料的斷裂強(qiáng)力應(yīng)不小于 45N 。

2.斷裂伸長率防護(hù)服關(guān)鍵部位材料的斷裂伸長率應(yīng)不小于15 %

醫(yī)用防護(hù)服拉力試驗(yàn)步驟：

設(shè)定隔距長度

1.對斷裂伸長率小于或等于 75 ％的織物，隔距長度為 20Omm士lmm ．對斷裂伸長率大于 75 ％的織物，隔距長度為 100mm士lmm 。

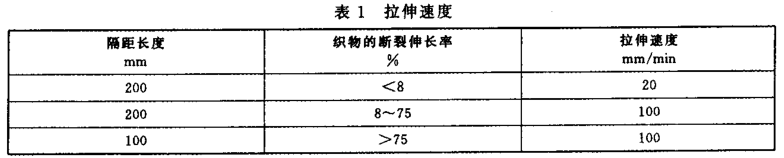

2.設(shè)定拉伸速度根據(jù)織物的斷裂伸長或伸長率，按表設(shè)定拉伸速度。

3. 夾持試樣

在夾具中心位置夾持試樣，以保證拉力中心線通過俠鉗的中點(diǎn)。試樣可在預(yù)張力下夾持成松式夾持。當(dāng)采用預(yù)張力夾持試樣時(shí)，產(chǎn)生的伸長率不大于 2 ％。如果不能保證，則采用松式夾持，即無張力夾持。

3.1采用頂張力夾持

a）根據(jù)試樣的單位面積質(zhì)量采用如下的預(yù)張力:

≤200g /m2 : 2N ；

> 200g/m2,≤500g/m2'; 5N;

> 500g/m2:10N ;

 b）斷裂強(qiáng)力低于 2ON 時(shí)，按概率斷裂強(qiáng)力的（1+0.25）%確定預(yù)張力。

4. 松式夾持

計(jì)算斷裂伸長率所需的初始長度應(yīng)為隔距長度與試樣達(dá)到預(yù)張力的伸長量之和，該伸長量可從強(qiáng)力一伸長曲線圖上對應(yīng)于預(yù)張力處測得。

注：同一樣品的兩方向的試樣采用相同的隔距長度、拉伸速度和夾持狀態(tài)，以斷裂伸長率大的一方為準(zhǔn)。

5.側(cè)定

開啟試驗(yàn)儀，拉伸試樣至斷脫。記錄斷裂強(qiáng)力（單位:N )，斷裂伸長（單位：mm ）或斷裂伸長率（單位：% ）。如需要，記錄斷脫強(qiáng)力及斷脫裂伸長或斷脫伸長率。每個方向至少試驗(yàn)五塊。
