今天鉑鑒試驗機廠家和大家分享的內容是盤扣式扣件連接盤單側抗剪強度試驗、盤扣式扣件連接盤雙側抗剪強度試驗、盤扣式扣件內側環焊縫抗剪強度試驗的要求及示意圖。

1、盤扣式扣件連接盤單側抗剪強度試驗：

如圖7所示,對Z型產品連接盤部位單側加載第1次試驗荷載P加載由0kN加至9kN后卸載;第2次加載由0kN加至30kN,持荷2min,試件各部件不應破壞。對B型產品連接盤部位單側加載,第1次試驗荷載P加載由0kN加至6kN;第2次加載由0kN加20kN,持荷2min,試件各部件不應破壞。

2、盤扣式扣件連接盤雙側抗剪強度試驗

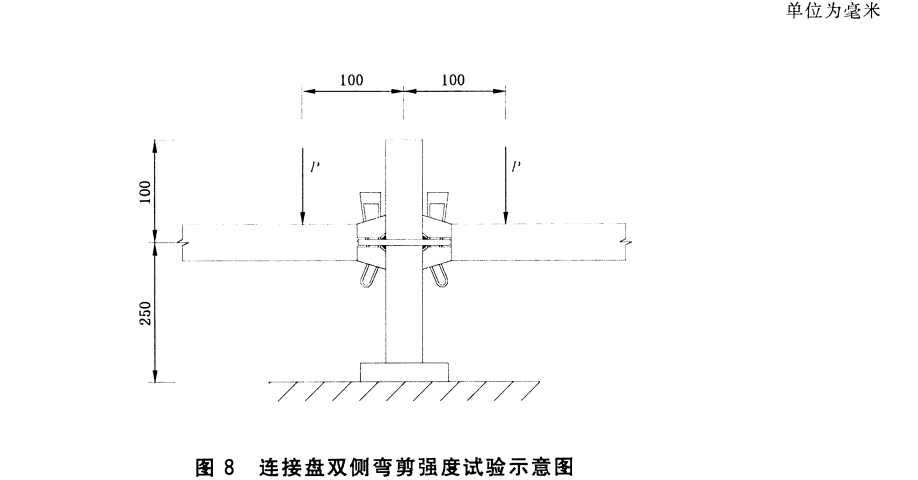

如圖8所示,對Z型產品連接盤部位雙側加載,第1次加載由0kN加至6kN后卸載;第2次加載由0kN加至21kN,持荷2min,試件各部件不應破壞。對B型產品連接盤部位雙側加載,第1次加載由0kN加至4kN后卸載;第2次加載由0kN加至14kN,持荷2min,試件各部件不應破壞。

3、盤扣式扣件連接盤內側環焊縫抗剪強度試驗

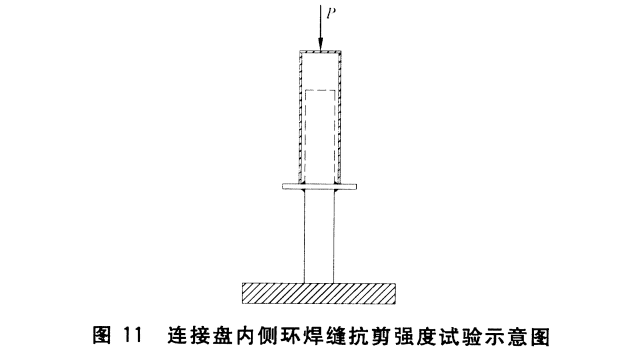

如圖11所示,對Z型產品試驗荷載P由0kN加至36kN后卸載,再由0kN加至120kN,持荷

2min,試件各部件不應破壞;B型產品試驗荷載P由0kN加至24kN后卸載,再由0kN加至80kN,持荷2min,試件各部件不應破壞。
