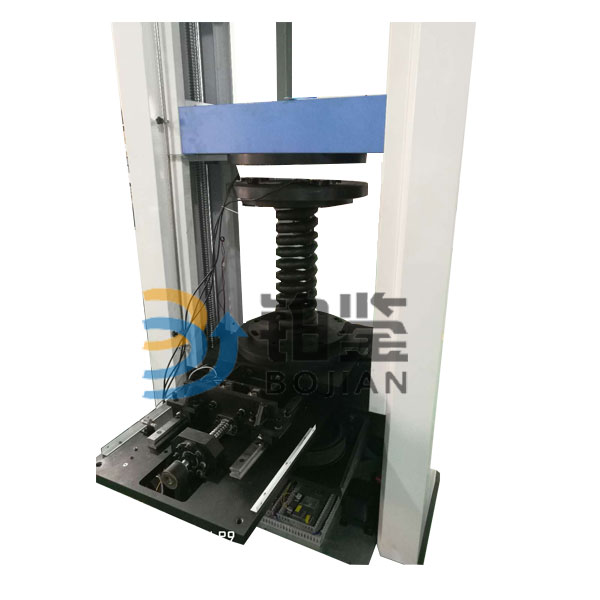

機車車輛彈簧橫向剛度試驗臺主要應用于機車懸架彈簧、鐵路用大線徑彈簧、高速動車組彈簧、高速客車V型彈簧等各種機車車輛彈簧、彈性元件垂(徑)向載荷、垂(徑)向變形、橫向載荷剛度、橫向位移測試及研究。是廣大生產企業、大專院校、科研單位、技術監督部門的理想測試設備。
TB/T 2211-2010 機車車輛懸掛裝置鋼制螺旋彈簧
TB/T 2843-2007 機車車輛用橡膠彈性元件通用技術條件
GB/T 2611-2007 試驗機 通用技術要求
JB/T 6147-2007 試驗機包裝、包裝標志、儲運技術要求
機車車輛彈簧橫向剛度試驗臺采用四立柱雙精密滾珠絲杠結構及在先壓盤配備四套橫向測量系統，可360°測量各種彈簧在受壓狀態下產生的橫向力，對具有橫向力的彈簧進行軸向剛度、橫向剛度、偏移方向、偏移角度的測試和確認，并能通過軟件自動分析出彎曲方向、剛度值等數據；并繪制打印軸向負荷-變形或撓度、橫向力-橫向位移曲線。
垂（徑）向載荷系統 | |
最大試驗力 | 300kN |
試驗力測量范圍 | 滿負荷的1%—100%（3KN—300KN） |
試驗力準確范圍 | ±0.5% |
垂（徑）向行程 | 0-700mm（可定制） |
有效試驗跨度 | 520mm（可定制） |
橫梁移動速度 | 0.01-300mm/min |
力控速率調節范圍 | 0.005%-5%FS/S |
速率控制精度 | 速率 ＜0.05%FS時，為±2%設定值以內 速率 ≥0.05%FS時，為±1%設定值以內 |
垂（徑）向位移分辨率 | 0.01mm |
垂（徑）向電機功率 | 3KW 5KW |
壓盤直徑 | Φ500mm |
測量彈簧外徑 | φ100～φ500mm |
測量彈簧內徑 | φ50～φ400mm |
橫向載荷系統 | |
側向最大壓縮試驗力 | 40kN |
橫向精確測量范圍 | 2%—100%（800N—40KN） |
橫向載荷精度 | ±1% |
最大側向行程 | ±60mm（可擴展） |
位移分辨率 | 0.01mm |
縱向位移速度控制范圍 | 0.01mm/min ～100mm/min無級調速 |
位移速率控制精度 | 速率≥0.5mm/min，為設定值的±0.5%以內 速率≥0.5mm/min，為設定值的±0.5%以內 |
力控速率調節范圍 | 0.005%-5%FS/S |
力控速率控制精度 | 速率 ≥0.05%FS時，為±1%設定值以內 速率 ≥0.05%FS時，為±1%設定值以內 |
變形速率調節范圍 | 0.005～5%FS/s |
橫向電機功率 | 0.75Kw |
工作環境 | 室溫10～35℃，濕度20%～80% |
主機外型尺寸(長寬高) | 約1000*600*2800mm |
機器重量 | 約2000kg |
