濟南鉑鑒試驗機廠家為您詳細介紹平托盤抗彎試驗?zāi)康募霸囼灢襟E。

平托盤抗彎試驗?zāi)康模?/span>

本試驗的目的是確定托盤在貨架存取條件下的抗彎強度（試驗1a）和抗彎剛度（試驗lb）。

平托盤抗彎試驗步驟：

1、用一個托盤在其長度方向進行試驗，側量其撓度值。用另一個托盤在其寬度方向上進行試臉，側量其撓度值。撓度值大的方向為托盤支撐剛度低的方向。除非上述兩方向上的撓度值之差小于兩撓度值中大者的15%，否側僅需在托盤支撐剛度低的方向上進行以下進一步的試驗。

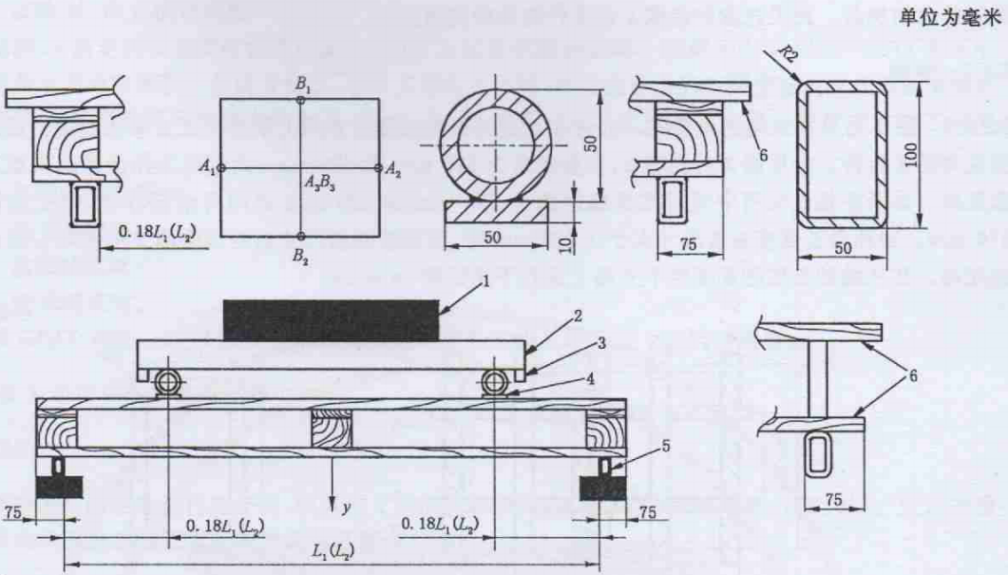

2、換一個新的托盤，使托盤頂鋪板朝上并橫跨于支座上，支座支撐在托盤剛度低的方向上，支座內側離托盤外邊緣75mm。如圖 1 所示，加載杠中心距支座內側O.18L1或 O.18L2。

說明：

1、 ————試驗載荷；

2、 ————加載板；

3、 ————安全擋塊：

4、 ————加載杠：

5、 ————支座：

6、 ————翼：

Y、 ————撓度值：

L1（L2）——兩支座在托盤長度（寬度）方向上的內間距。

3、平托盤抗彎試驗機的加載杠、支座應與托盤外緣平齊或伸出托盤外緣，托盤外緣應加工出半徑2mm±1mm的圓角，若加載杠位于托盤鋪板縫隙處，應在相應的縫隙位置插入與鋪板同厚的鋪板，鋪板間間距為3mm~6mm，將加載杠和加載板放在托盤鋪板上，然后施加其余的試驗載荷。

4、試驗1a：測定抗彎強度

加載板上加載直至托盤的某個構件破裂或產生過度變形或撓曲。記錄該極限載荷值，作為托盤在貨架存取條件下的抗彎強度。

5、試驗1b：測定抗彎剛度

以試驗1a測定的極限載荷值的(1.5±0.5)%為試驗的基準載荷。依照GB/T49952014表1中的試驗載荷水平確定滿載。如圖1所示，根據支座位置不同，在各A點或B點測量撓度值y，記錄A1(B2)、A2(B2)、A2(B2)處y的最大值。測量應在以下時刻進行：

a)加到基準載荷時；

b)加到滿載時；

c)滿載結束時；

d)卸載結束時。

依照GB/T49952014表1中的性能極限確定托盤在貨架存取條件下的抗彎剛度。
